جمع کننده گرد و غبار پالس جت

اصل عملیات

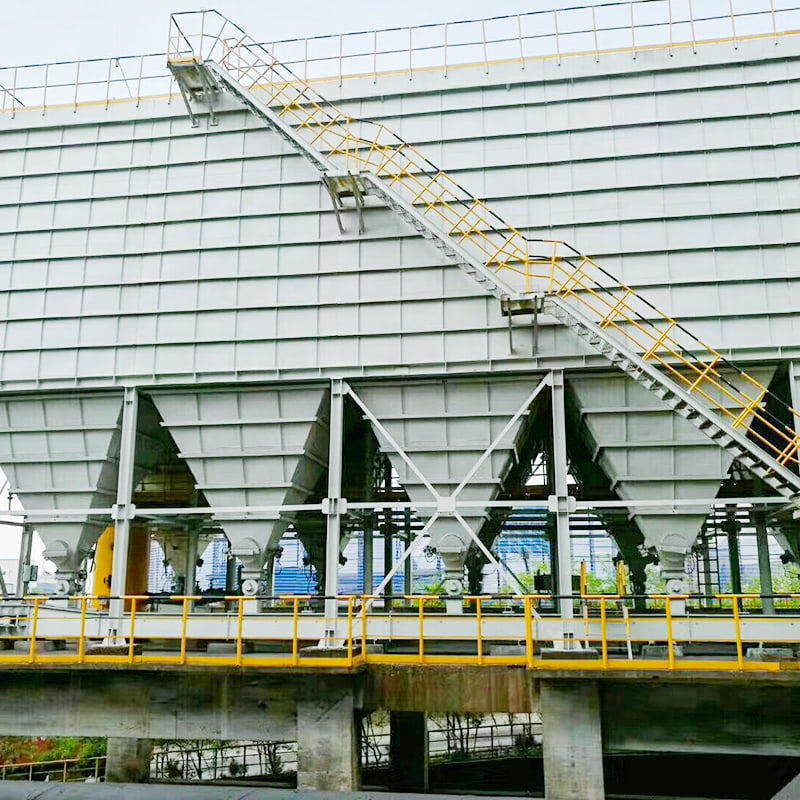

گردگیر از یک قیف، محفظه بالایی، محفظه میانی و محفظه پایینی تشکیل شده است. محفظه های بالایی، میانی و پایینی محفظه ای هستند. در حین کار، هوای مملو از گرد و غبار از طریق مجرای ورودی هوا وارد قیف می شود. گرد و غبار درشت مستقیماً به پایین قیف می ریزد، در حالی که گرد و غبار ریز توسط جریان هوا به سمت بالا به داخل اتاقک میانی و پایینی منتقل می شود.

گرد و غبار در سطح بیرونی کیسه های فیلتر جمع می شود. هوای فیلتر شده وارد محفظه بالایی می شود و قبل از تخلیه شدن توسط یک فن خروجی به اتمسفر به منیفولد هوای تمیز - مجرای اگزوز - می رود. گرد و غبار موجود در قیف توسط یک سیستم انتقال تخلیه می شود.

فرآیند تمیز کردن با بسته شدن مجرای خروجی هوای تمیز محفظه، از بین بردن جریان هوا از طریق فیلترهای کیسه آغاز می شود. سپس دریچه پالس باز می شود و هوای فشرده از منبع هوا از طریق کیسه هوا، شیر پالس و نازل روی لوله تزریق در مدت زمان بسیار کوتاهی (0.065-0.085 ثانیه) برای تمیز کردن هر کیسه فیلتر هدایت می شود. شیر قطع به مدت کافی بسته است تا اطمینان حاصل شود که گرد و غبار حذف شده از کیسه های فیلتر پس از فرآیند تزریق در قیف ته نشین می شود و از جذب مجدد گرد و غبار توسط جریان هوا به کیسه های فیلتر مجاور پس از خروج از سطح کیسه جلوگیری می کند. این کار تمیز کردن کامل کیسه را تضمین می کند. یک کنترل کننده قابل برنامه ریزی PLC به طور خودکار شیر اگزوز، شیر پالس و شیر تخلیه خاکستر را کنترل می کند.

ویژگی های اصلی
1. با استفاده از فن آوری تمیز کردن تزریق پالس توقف جریان هوا در محفظه مجزا، این سیستم بر کاستی های جمع کننده های گرد و غبار پالس و سیستم های بک فلاش محفظه جداگانه غلبه می کند. ظرفیت تمیز کردن قوی، نتایج عالی حذف گرد و غبار، غلظت کم انتشار، حداقل نشت هوا، مصرف کم انرژی، حداقل ردپا، عملکرد قابل اعتماد و مزایای اقتصادی عالی را ارائه می دهد.

2. با استفاده از تمیز کردن پالس جت در محفظه های جداگانه با قطع جریان هوا، تمیز کردن کامل با یک جت به دست می آید. این کار چرخه تمیز کردن را افزایش می دهد، مصرف انرژی تمیز کردن را کاهش می دهد و مصرف هوای فشرده را به میزان قابل توجهی کاهش می دهد. این همچنین خستگی کیسه های فیلتر و شیرهای پالس را کاهش می دهد و به طور تصاعدی طول عمر آنها را افزایش می دهد.

3. بازرسی و تعویض کیسه را می توان در محفظه های جداگانه بدون توقف فن سیستم و تحت عملکرد عادی سیستم انجام داد. کیسه های فیلتر از حلقه های انبساط الاستیک برای آب بندی و قابلیت اطمینان عالی استفاده می کنند. قفس کیسه فیلتر چند ضلعی اصطکاک بین کیسه و قفس را کاهش می دهد، عمر کیسه را افزایش می دهد و حذف کیسه را تسهیل می کند.

4. سیستم کیسه ای از یک سیستم استخراج بالایی استفاده می کند. در حین تعویض کیسه، قفس بیرون کشیده می شود و کیسه های کثیف در قیف پایینی محفظه قرار می گیرند و از طریق یک منهول خارج می شوند و شرایط کار تعویض کیسه را بهبود می بخشد.

5. محفظه دارای طراحی هوابند برای آب بندی عالی است. درب بازرسی از مواد آب بندی با کیفیت بالا ساخته شده است. نفت سفید برای تشخیص نشت در طول فرآیند تولید استفاده می شود که در نتیجه میزان نشت هوا بسیار پایین است. 6. مجهز به سیستم صرفه جویی در انرژی Bi-Get و سیستم تمیز کردن کیسه Emc، این سیستم با مصرف انرژی کم کار می کند.

7. مجاری ورودی و خروجی جمع کننده گرد و غبار کیسه پالس جت محفظه ای به طور فشرده چیده شده اند و مقاومت جریان هوا را کاهش می دهند.

8. کل سیستم توسط یک PLC کنترل می شود، که امکان تمیز کردن و تخلیه خودکار گرد و غبار، کنترل خودکار دما و هشدار دمای بیش از حد را فراهم می کند.
