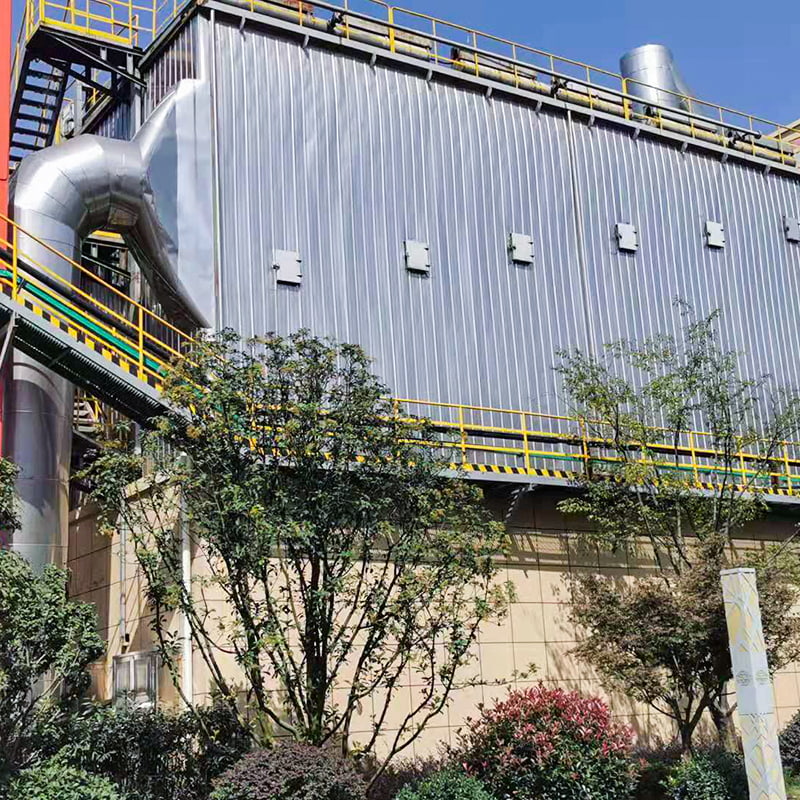

جمع کننده گرد و غبار کیسه های پالس جت با دمای بالا

ساختار و اصل کار

1. ساختار جمع کننده گرد و غبار کیسه پالس تجهیزات عمدتاً از قسمت های زیر تشکیل شده است:

(1) جعبه: شامل محفظه کیسه، محفظه جمع آوری گرد و غبار، محفظه هوای تمیز، صفحه متخلخل، کیسه گرد و غبار، قاب کیسه فیلتر. این جعبه برای تحمل فشار 9000Pa طراحی شده است.

(2) سیستم تزریق: لوله اصلی هوا، لوله تزریق، شیر پالس، کنترل کننده.

(3) دو نوع قیف خاکستر و قسمت تخلیه خاکستر وجود دارد: یکی اینکه قیف خاکستر مستقیماً به شیر تخلیه خاکستر متصل می شود و دیگری اینکه قیف خاکستر از طریق یک وسیله انتقال (مانند نوار نقاله پیچ) به شیر تخلیه خاکستر متصل می شود. بدنه جمع کننده گرد و غبار کیسه پالس با ساختاری تمام فولادی طراحی شده است و صفحه برای افزایش استحکام و بهبود کیفیت تجهیزات به صورت سرد مهر و موم شده است. این فیلتر کیسه ای پالس نه تنها گازهای دمای محیط را کنترل می کند، بلکه ساختار آن برای جابجایی گازهای با دمای بالا نیز مناسب است. در صورت نیاز به عایق، پوسته بیرونی را می توان با یک لایه دو لایه از تخته پشم سنگ سبک وزن LBY عایق بندی کرد. پوسته بیرونی با ورق فلزی گالوانیزه به ضخامت 0.5 میلی متر محافظت می شود و با استفاده از فرآیند پرچ کشی جدید نصب می شود. رسانه های مختلف فیلتر و سرعت هوای فیلتر بر اساس محیط عملیاتی انتخاب می شوند.

2. اصل کار
گاز مملو از غبار برای پیش جمع آوری وارد قیف بزرگ شده غبارگیر می شود. سپس از طریق صفحات راهنما بین کیسه های فیلتر توزیع می شود، جایی که گرد و غبار روی سطوح بیرونی کیسه ها حفظ می شود. برای به حداقل رساندن مقاومت تجهیزات (> 1200Pa)، گاز فشار بالا از طریق یک شیر برقی پالس می شود. هوای فشرده (0.5-0.7MPa) از سوراخ های لوله دمنده (به نام هوای اولیه) از طریق ونتوری خارج می شود. این کانال القایی، هوای محیط (به نام هوای ثانویه) را چندین برابر حجم هوای اولیه به داخل کیسه گرد و غبار القا می کند، جایی که به سرعت منبسط می شود و همراه با جریان هوای معکوس، گرد و غبار را تکان می دهد و به اثر پاک کنندگی مطلوب دست می یابد. با استفاده از یک دستگاه کنترل خودکار میکرو کامپیوتر، چرخه تمیز کردن و زمان پاشش پالس با توجه به گرد و غبار تنظیم می شود تا گردگیر کننده گرد و غبار بتواند در محدوده مشخص شده کار کند.

3. پارامترهای انتخاب و اصول انتخاب

(1) پارامترهای فنی اصلی برای انتخاب گرد و غبار کیسه پالس حجم هوا، دمای گاز، غلظت گرد و غبار و رطوبت است. با توجه به حجم هوا طراحی فرآیند، دمای گاز، غلظت گرد و غبار، حداکثر مقدار کمی کوچکتر از مقدار در جدول عملکرد فنی است. مدل غبارگیر کیسه پالس مربوطه، مدل غبارگیر پالس مورد نیاز است. کیسه فیلتر گرد و غبار مورد استفاده با توجه به غلظت ورودی، دمای گاز و میزان رطوبت تعیین می شود.

(2) مصرف گاز در جدول در مورد تامین هوای متمرکز در کارخانه I است. اگر یک دستگاه هوا به تنهایی استفاده شود، مصرف واقعی گاز باید به 1.5 برابر مقدار جدول افزایش یابد.

(3) در ستون مصرف هوای فشرده، مصرف ذکر شده، مصرف گاز تجهیزات این مدل است.
