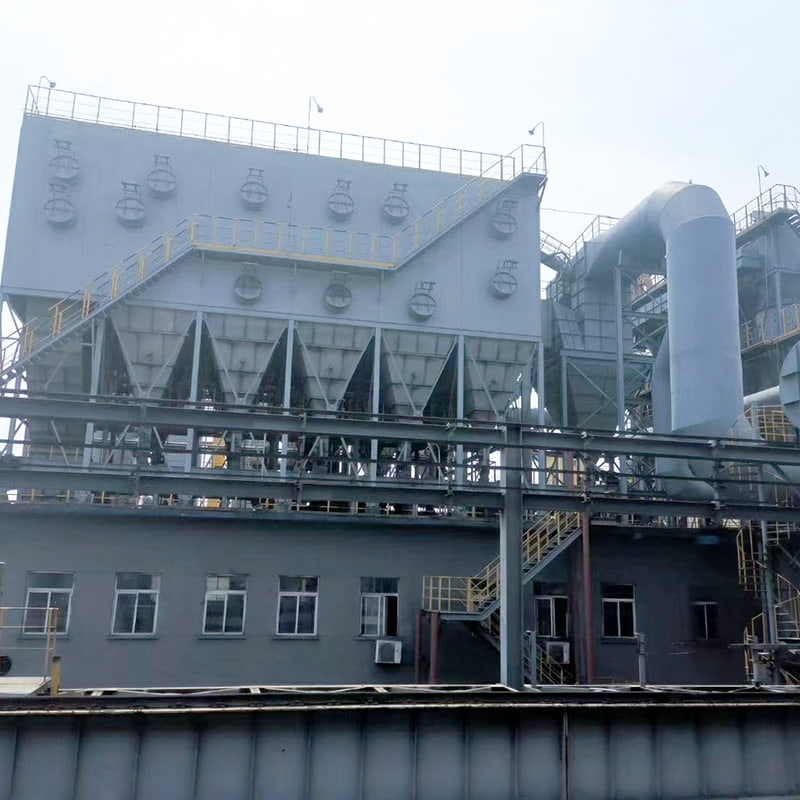

جمع کننده گرد و غبار کیسه ضد انفجار آسیاب زغال سنگ

ویژگی های جمع کننده گرد و غبار ضد انفجار کیسه های آسیاب ذغال سنگ سری TQM(M)
● دستگاه منحصر به فرد ضد انفجار خطر احتمالی انفجار ناشی از رسانه حذف گرد و غبار را کاملاً از بین می برد.
● تمیز کردن آفلاین گرد و غبار تولید گرد و غبار ثانویه را حذف می کند و نتایج تمیز کردن عالی را ارائه می دهد.
● مهر و موم کیسه فیلتر خود قفل، آب بندی عالی و راندمان حذف گرد و غبار بالا را تضمین می کند.
● ساختار ایرباکس مقاومت را به حداقل می رساند و بازرسی و تعویض کیسه های فیلتر را تسهیل می کند.
● کنترل کاملا اتوماتیک برای عملیات آسان و قابلیت اطمینان بالا.

ساختار و اصل کار جمع کننده گرد و غبار کیسه ای ضد انفجار TQMM آسیاب زغال سنگ

جمع کننده گرد و غبار ضد انفجار کیسه پالس کیسه هوا سری TQMM عمدتاً از ساختار فولادی پایه، قیف خاکستر، محفظه بالایی، محفظه، ورودی و خروجی هوا، کیسه های فیلتر، دستگاه تمیزکننده و کنترل الکتریکی تشکیل شده است. بسته به وضعیت واقعی، می توان دستگاه های حذف خاکستر مانند ویبراتور سیلو را روی دیواره بیرونی قیف، شیر تخلیه خاکستر ستاره ای شکل یا نوار نقاله پیچی در خروجی قیف نصب کرد.
1. اصل فیلتراسیون
هوای پر از گرد و غبار وارد ورودی هوا شده و از قیف عبور می کند. ذرات غبار بزرگ با اینرسی و گرانش از هم جدا می شوند و مستقیماً به پایین قیف می افتند. هوای پر از گرد و غبار پس از عبور از قیف وارد قسمت فیلتر کیسه فیلتر در محفظه میانی می شود. هوا از کیسه های فیلتر عبور می کند و گرد و غبار را روی سطوح بیرونی آنها به دام می اندازد. هوای تصفیه شده از طریق دهانه کیسه وارد محفظه بالایی می شود و از طریق خروجی هوا تخلیه می شود.
2. اصل تمیز کردن
با افزایش زمان فیلتراسیون، لایه گرد و غبار روی کیسه های فیلتر جمع می شود و مقاومت تجهیزات حذف گرد و غبار افزایش می یابد. هنگامی که مقاومت به مقدار تنظیم شده رسید، دستگاه تمیز کننده شروع به تمیز کردن می کند. ابتدا دریچه بالابر در یک محفظه بسته می شود و جریان هوای فیلتر شده را قطع می کند. سپس، شیر پالس برقی باز می شود و به هوای فشرده اجازه می دهد تا به سرعت در محفظه بالایی منبسط شود و به کیسه های فیلتر جریان یابد و باعث انبساط، تغییر شکل و ارتعاش آنها شود. سپس جریان هوای معکوس گرد و غبار چسبیده به سطوح بیرونی کیسه ها را از بین می برد و آنها را از بین می برد و به آنها اجازه می دهد در قیف خاکستر بیفتند. پس از اتمام تمیز کردن، شیر پالس برقی بسته می شود، شیر بالابر باز می شود و محفظه فیلتر کردن را از سر می گیرد. هر محفظه به طور متوالی تمیز می شود، با یک چرخه تمیز کردن شامل اولین تمیز کردن یک محفظه و بعدی.
3. گرد و غبار جمع آوری
گرد و غبار به دام افتاده توسط فیلتراسیون و تمیز کردن به داخل قیف خاکستر می ریزد و سپس از خروجی قیف تخلیه می شود.
4. اصل کار دستگاه ضد انفجار
آلاینده اولیه در اگزوز آسیاب زغال سنگ دانه ریز است. هنگامی که در معرض جرقه قرار می گیرد یا زمانی که دما به نقطه اشتعال مخلوط زغال سنگ و هوا می رسد، گاز می تواند منفجر شود. در شرایط عادی، دریچه ضد انفجار با نیروی وزن بسته می شود و اصل اهرم صفحه شیر را با نیروی خاصی بر روی قاب سوپاپ فشار می دهد و از قفل هوا در هنگام کار عادی اطمینان حاصل می کند. هنگامی که یک انفجار BAO رخ ​​می دهد، فشار هوا در جمع کننده گرد و غبار به شدت افزایش می یابد و باعث می شود صفحه سوپاپ یک رانش به بیرون اعمال کند. هنگامی که این رانش بر وزن وزن غلبه می کند، دریچه باز می شود و به گاز BAO اجازه می دهد تا از محفظه تخلیه شود و در نتیجه از جمع کننده گرد و غبار، تاسیسات اطراف و پرسنل محافظت می شود.

ویژگی های جمع کننده گرد و غبار کیسه ای ضد انفجار TQMM آسیاب زغال سنگ

1. مناسب برای حذف گرد و غبار با غلظت بالا. حداکثر غلظت ورودی می تواند به 1000 گرم در نیوتن متر برسد که نیاز به تجهیزات جمع کننده گرد و غبار اضافی مانند گردگیر گرد و غبار سیکلون را از بین می برد. می توان از آن به طور مستقیم به عنوان دستگاه حذف گرد و غبار نهایی استفاده کرد.

2. فناوری تمیز کردن آفلاین از تمیز کردن پالس برگشتی محفظه‌ای استفاده می‌کند و پدیده ثانویه گرد و غبار و "جذب مجدد" مرتبط با تمیز کردن آنلاین را از بین می‌برد و در عین حال عملکرد عادی و مداوم تجهیزات را حفظ می‌کند. این کار راندمان تمیز کردن را بهبود می بخشد و عمر کیسه های فیلتر را افزایش می دهد.

3. مهر و موم کیسه فیلتر خود قفل، مهر و موم بین تجهیزات و کیسه های فیلتر را افزایش می دهد و کارایی حذف گرد و غبار را بهبود می بخشد.

4. این تجهیزات از ساختار جعبه هوا استفاده می کند، که سایش و پارگی موضعی را به حداقل می رساند و ناراحتی ناشی از بازرسی و تعویض کیسه های فیلتر را از بین می برد.

5. شیر پالس الکترومغناطیسی از ساختار دو دیافراگمی استفاده می کند که کنترل حساس، راندمان بالا و عمر طولانی را ارائه می دهد.

6. دستگاه منحصربفرد ضد انفجار فیلتر کیسه ای ضد انفجار آسیاب زغال سنگ به طور موثر خطرات ایمنی مرتبط با انفجار در محیط حذف گرد و غبار را از بین می برد.
