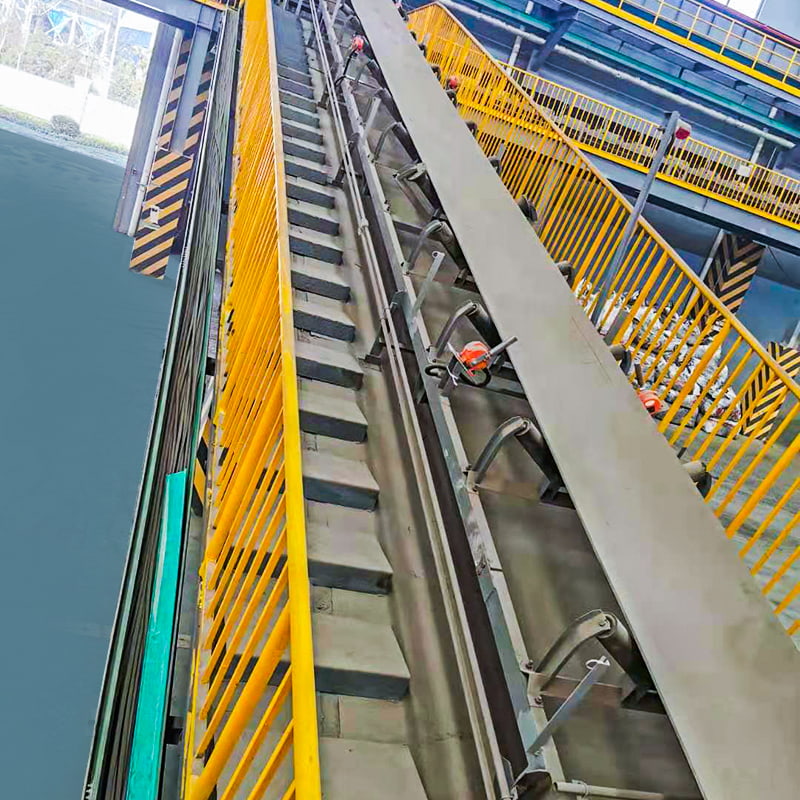

A نوار نقاله TD یک تسمه نقاله استاندارد و ثابت است که تحت مشخصات سری TD چینی (عموم منظور) طراحی شده است و به طور گسترده برای حمل و نقل مواد فله با چگالی کمتر از 2.5 تن در متر مربع در صنایع مختلف از زغال سنگ و متالورژی گرفته تا مصالح ساختمانی و مواد شیمیایی استفاده می شود. سرشماری ملی انتقال مواد فله در سال 2025 توسط انجمن صنعت ماشین آلات سنگین چین (CHMIA) گزارش می دهد که نوار نقاله TD مدل‌ها بیش از 52 درصد از تسمه نقاله‌های صنعتی نصب شده در کارخانه‌های خانگی را تشکیل می‌دهند که سالانه 14 میلیارد تن مواد را جابجا می‌کنند. طراحی مدولار آن، متشکل از مجموعه‌های استاندارد، قرقره‌های محرک و یک تسمه پارچه‌ای، باعث می‌شود نوار نقاله TD انتخاب پیش فرض برای جابجایی مواد در نیروگاه ها، کارخانه های سیمان و تأسیسات آماده سازی زغال سنگ.

نوار نقاله TD چیست و چه تفاوتی با نوار نقاله های معمولی دارد

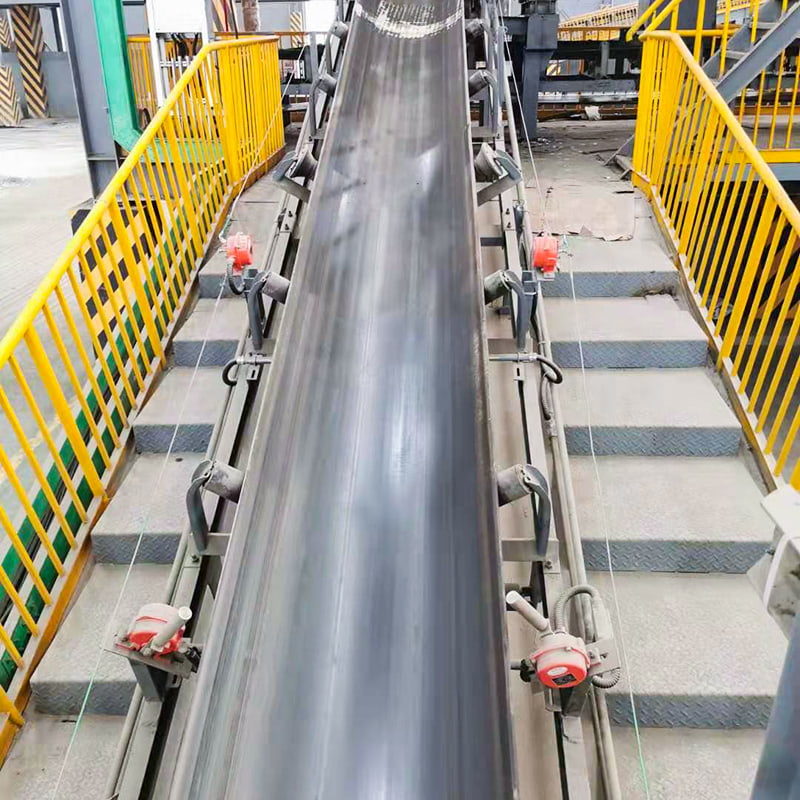

نوار نقاله TD از یک کد طراحی استاندارد ملی پیروی می کند (که قبلاً TD75، اکنون به روز شده است) که رابطه بین عرض تسمه، قطر بیکار، فاصله غلتکی و قدرت محرک را تعریف می کند و امکان تعویض قطعات را در هزاران تاسیسات فراهم می کند. بر خلاف نقاله های زمینی مهندسی شده سفارشی، الف نوار نقاله TD بر اساس یک مطالعه خرید در سال 2024 توسط گروه فناوری زغال سنگ چین، از اجزای از پیش محاسبه شده مونتاژ شده است، زمان طراحی را 60 درصد کاهش می دهد و هزینه های موجودی قطعات یدکی را تا 40 درصد کاهش می دهد. سری TD پهنای تسمه را از 500 میلی‌متر تا 1400 میلی‌متر، با زوایای فرورفتگی استاندارد 20 درجه، 30 درجه یا 35 درجه، و طول نوار نقاله معمولاً تا 300 متر در یک پرواز مشخص می‌کند، اگرچه می‌توان چندین پرواز را با هم ترکیب کرد. سادگی و در دسترس بودن قطعات آن باعث شده است نوار نقاله TD تکراری ترین سیستم حمل و نقل فله در سرزمین اصلی چین و در پروژه های زیرساخت کمربند و جاده.

اجزای ساختاری اصلی یک نوار نقاله TD

نوار نقاله TD حول شش ماژول استاندارد ساخته شده است: واحد محرک، قرقره های سر و دم، هرزگردهای فرورفتگی، هرزگردهای برگشتی، دستگاه برداشت کشش و خود تسمه نقاله. یک ممیزی قابلیت اطمینان در سال 2025 توسط مرکز فناوری انتقال انبوه نشان داد که 87٪ از همه نوار نقاله TD حوادث خرابی فقط در سه جزء قابل ردیابی بود: انسداد یاتاقان بیکار، شکست اتصال تسمه، و کشش ناکافی. درک این مولفه ها برای حفظ یک زمان بالا ضروری است نوار نقاله .

• واحد محرک: معمولاً یک موتور الکتریکی که به یک چرخ دنده مارپیچ شفت موازی متصل می شود. یک واحد محرک 37 کیلووات بر روی a نوار نقاله TD با عرض 1000 میلی متر سرعت تسمه 1.6 متر بر ثانیه و ظرفیت نامی 400 تن در ساعت برای زغال سنگ را ارائه می دهد.
• بیکارهای خراش: مجموعه های بیکار سه رول با قطرهای 89 میلی متر، 108 میلی متر یا 133 میلی متر بسته به عرض تسمه. فاصله استاندارد بیکار در سمت حمل 1.2 متر است که فرورفتگی تسمه را به کمتر از 2 درصد در بار نامی محدود می کند.
• قرقره ها: قرقره محرک دارای یک الگوی شیار الماسی یا شاه ماهی است تا ضریب اصطکاک را به 0.35-0.40 افزایش دهد. قرقره های دم اغلب برای کمک به ردیابی تسمه تاج گذاری می شوند.
• دستگاه برداشت: برای نوار نقاله‌های کوتاه‌تر TD زیر 60 متر از یک مارپیچ استفاده می‌شود، در حالی که برای واحدهای طولانی‌تر جذب گرانشی توصیه می‌شود. برداشت درست تنظیم شده، کشش تسمه را بین 1.0-1.5 کیلو نیوتن در هر لایه لاشه کمربند حفظ می کند.
• کمربند: یک تسمه پارچه ای چند لایه، معمولاً EP (پلی استر-نایلون) با 3 تا 6 لایه، استحکام کششی 200-630 نیوتن بر میلی متر را فراهم می کند. ضخامت پوشش بالایی 3-6 میلی متر و پوشش پایین 1.5-3 میلی متر بر اساس ساینده بودن مواد انتخاب می شوند.

پارامترهای انتخاب نوار نقاله TD: عرض، سرعت و ظرفیت تسمه

انتخاب تسمه نقاله TD شامل تطبیق عرض و سرعت تسمه با تناژ مورد نیاز و اندازه توده مواد است، با جدول زیر ظرفیت های طراحی استاندارد برای زاویه فرورفتگی 30 درجه و چگالی مواد 1.0 تن بر متر مکعب را ارائه می دهد. ظرفیت واقعی متناسب با چگالی ظاهری مقیاس می شود. کتابچه راهنمای انتخاب CHMIA 2025 نشان می دهد که به ازای هر 0.5 متر بر ثانیه افزایش سرعت تسمه در محدوده مجاز، یک نوار نقاله TD بدون عرض تسمه اضافی، 15 تا 20 درصد توان عملیاتی به دست می آورد، مشروط بر اینکه مواد گرد و غبار بیش از حد تولید نکند.

پارامترهای انتخاب استاندارد برای مدل‌های تسمه نقاله TD با زاویه فرورفتگی 30 درجه و چگالی مواد 1.0 تن بر مترمربع (منبع: CHMIA TD Conveyor Design Manual 2025)

کاربردهای نوار نقاله TD در صنایع سنگین اصلی

نوار نقاله TD راه حل استاندارد حمل و نقل فله در کارخانه های آماده سازی زغال سنگ، کارخانه های سیمان، کارخانه های فولاد، نیروگاه ها و تاسیسات فرآوری شیمیایی است که هر یک پوشش کمربند خاص و الزامات بیکار را تحمیل می کند. تجزیه و تحلیل بخش 2025 توسط فدراسیون مصالح ساختمانی چین نقشه برداری شده است نوار نقاله TD تاسیسات در سراسر صنایع و دریافتند که بخش متالورژی به تنهایی به طور متوسط 18 کیلومتر نوار نقاله TD در هر کارخانه فولاد یکپارچه کار می کند. فهرست زیر میزان استفاده بر اساس صنعت را نشان می دهد.

• استخراج و آماده سازی زغال سنگ: نوار نقاله TDs با تسمه های مقاوم در برابر آتش و ضد الکتریسیته ساکن زغال سنگ خام، میدلینگ ها و زغال سنگ تمیز را جابجا می کند. طول نوار نقاله 80 تا 200 متر معمول است، با ظرفیت تا 1200 تن در ساعت در یک تسمه 1200 میلی متری.
• متالورژی: گلوله های سینتر، کک و سنگ آهن در دمای محیط تا 120 درجه سانتیگراد حمل می شوند و به پوشش های مقاوم در برابر حرارت نیاز دارند. هرزگردهای ضربه ای در نقاط بارگیری، شوک توده های 50 تا 100 میلی متری را جذب می کنند و آسیب تسمه را تا 45 درصد در مقایسه با بیکارهای استاندارد کاهش می دهند.
• تولید برق: نیروگاه ها استفاده می کنند نوار نقاله TDs برای پیوند حیاط زغال سنگ، سنگ شکن، و سنگرهای دیگ بخار. یک واحد 600 مگاواتی به طور معمول به 6 تا 10 نوار نقاله TD بستگی دارد که هر کدام دارای یک ماشین تریپر برای توزیع زغال سنگ در طول ردیف پناهگاه است.
• مصالح ساختمانی: در کارخانه های سیمان، نوار نقاله TDs سنگ آهک، گچ و کلینکر را کنترل کنید. لاستیک روکش با مقاومت سایشی بالا (از دست دادن سایش DIN زیر 120 میلی متر مربع) علیرغم مواد تیز و زاویه دار، عمر تسمه را به بیش از 5 سال افزایش می دهد.
• مواد شیمیایی: کارخانه های کود و تاسیسات خاکستر سودا پوشش های کمربند مقاوم در برابر روغن و مقاوم در برابر مواد شیمیایی را انتخاب می کنند. محصور شده است نوار نقاله TD گالری‌هایی با سیستم‌های جمع‌آوری گرد و غبار، قرار گرفتن در معرض محیط کار را کمتر از 2 میلی‌گرم در متر مکعب محدود می‌کنند.
• ماشین آلات و ریخته گری: نوار نقاله های TD کوتاه شن و ماسه ریخته گری و ریخته گری را جابجا می کنند. طراحی مدولار امکان تعویض سریع تسمه را در هنگام تغییر شیفت می دهد و وقفه تولید را به حداقل می رساند.

مقایسه نوار نقاله های TD با نوار نقاله های DTII و Pipe

تسمه نقاله TD سبک تر، ساده تر و مقرون به صرفه تر از سری DTII برای فواصل کوتاه تا متوسط است، در حالی که نوار نقاله های لوله ای محدودیت های محیطی را بررسی می کنند اما با دو برابر هزینه سرمایه. تجزیه و تحلیل هزینه-عملکرد سال 2025 توسط کمیته استانداردسازی تجهیزات انتقال داده های مقایسه ای نشان داده شده در زیر را ارائه کرد و به مهندسان کمک کرد تا گزینه مناسب را انتخاب کنند. نوار نقاله نوع

بررسی اجمالی تسمه نقاله TD، نوار نقاله DTII و نوار نقاله لوله برای حمل و نقل مواد فله صنعتی

الزامات نصب و راه اندازی برای نوار نقاله TD

نصب صحیح تسمه نقاله TD مستلزم همراستایی دقیق قرقره های سر و دم در عرض 0.5 میلی متر در هر متر طول نوار نقاله و تراز کردن تمام قاب های بیکار برای جلوگیری از سرگردانی تسمه و آسیب به لبه است. گزارش کیفیت نصب نوار نقاله در سال 2024 توسط آکادمی ماشین‌آلات ساختمانی چین نشان داد که 68 درصد از خرابی‌های زودرس لبه تسمه‌های جدید نوار نقاله TDs دنباله راه اندازی شامل یک دوره بدون بار 4 ساعته و به دنبال آن یک کارکرد بارگذاری شده برای بررسی پایداری ردیابی و جذب جریان موتور در 10٪ بار کامل نامی است.

برنامه تعمیر و نگهداری و حالت های رایج خرابی نوار نقاله های TD

اجرای یک برنامه تعمیر و نگهداری ساختاریافته - بازرسی روزانه ردیابی تسمه، بررسی هفتگی چرخش بیکار، و تست های یکپارچگی اتصال سه ماهه - عمر مفید تسمه نقاله TD را از پایه 6 سال به بیش از 12 سال افزایش می دهد. شاخص قابلیت اطمینان تجهیزات کارخانه 2025 نشان می دهد که الف نوار نقاله TD کار در یک حیاط زغال سنگ با تعمیر و نگهداری مناسب میانگین زمان بین خرابی 4200 ساعت را در مقایسه با 1800 ساعت برای واحدهایی با تعمیر و نگهداری واکنشی به دست آورد. رایج ترین حالت های خرابی در زیر ذکر شده است.

• تشنج بلبرینگ بیکار: گریس آلوده باعث 55 درصد خرابی های بیکار می شود. روغن کاری مجدد هر 2000 ساعت کارکرد با گریس پایه لیتیومی، میزان خرابی را تا 70 درصد کاهش می دهد.
• اشتباه بستن کمربند: جابجایی فقط 2% از عرض تسمه خارج از مرکز، سایش پوشش را با ضریب 3 تسریع می‌کند. همترازی لیزری قرقره‌ها دو بار در سال انحراف را زیر 10 میلی‌متر ردیابی می‌کند.
• جداسازی اتصالات: اتصالات ولکانیزه روی پارچه نوار نقاله TD تسمه 85٪ از استحکام اصلی تسمه را حفظ می کند، در حالی که اتصالات مکانیکی به 65٪ کاهش می یابد. آزمایش شار مغناطیسی سالانه آسیب زودهنگام سیم اتصال را تشخیص می دهد.

سوالات متداول در مورد نوار نقاله های TD

حداکثر اندازه توده ای که یک نوار نقاله TD می تواند تحمل کند چقدر است؟

برای تسمه نقاله TD، حداکثر اندازه توده به یک سوم عرض تسمه برای مواد با اندازه مخلوط و یک پنجم برای توده های با اندازه یکنواخت محدود می شود، به این معنی که یک تسمه 1000 میلی متری حداکثر 300 میلی متر را در خود جای می دهد. بیش از این نسبت باعث ناپایداری تسمه در نقطه بارگیری و افزایش آسیب ضربه می شود. استاندارد طراحی TD به صراحت شامل این قانون اندازه توده برای محافظت از لاشه در برابر سوراخ شدن است.

آیا می توان نوار نقاله TD را به ظرفیت بالاتر ارتقا داد؟

بله، بسیاری از تسمه نقاله‌های TD را می‌توان با افزایش سرعت تسمه از طریق VFD یا با تغییر به یک مجموعه بی‌حرکتی عمیق‌تر ارتقا داد، مشروط بر اینکه قاب ساختاری و موتور محرک اندازه‌ای برای تحمل بار اضافی داشته باشند. یک مطالعه موردی ارتقاء در سال 2024 در یک کارخانه سیمان نشان داد که افزایش سرعت تسمه از 1.6 متر بر ثانیه به 2.0 متر بر ثانیه در عرض 800 میلی متر نوار نقاله TD ظرفیت را از 278 تن در ساعت به 348 تن در ساعت بدون تغییر در عرض تسمه افزایش داد.

آیا نوار نقاله TD برای انتقال شیبدار مناسب است؟

نوار نقاله استاندارد TD شیب تا 18 درجه را برای مواد فله خشک و تا 20 درجه را با تسمه های مدل شورون برای موادی مانند سنگ خرد شده یا زغال سنگ تحمل می کند. پس از 20 درجه، برگشت مواد قابل توجه است و به جای آن یک تسمه جیبی یا نوار نقاله دیواره جانبی توصیه می شود.

را نوار نقاله TD به دلیل طراحی استاندارد، قابلیت اطمینان اثبات شده و هزینه کل مالکیت پایین، همچنان به عنوان نیروی کار حمل و نقل مواد صنعتی در بخش های زغال سنگ، متالورژی، نیرو، سیمان، مواد شیمیایی و ماشین آلات باقی می ماند. داده‌های هزاران تأسیسات تأیید می‌کند که تطبیق مدل TD با مواد و وظیفه، پیروی از تلورانس‌های سخت‌گیرانه نصب، و اجرای یک روال تعمیر و نگهداری منظم، ده‌ها سال حمل‌ونقل فله بدون وقفه را به همراه دارد. با گسترش ظرفیت کارخانه، سری TD همچنان به ارائه پایه ای مقیاس پذیر و قابل تعویض قطعات برای سیستم های تسمه نقاله که صنعت سنگین جهانی را در حرکت نگه می دارد، ادامه می دهد.
